Y-LAGER 40X80X29,7 SKF

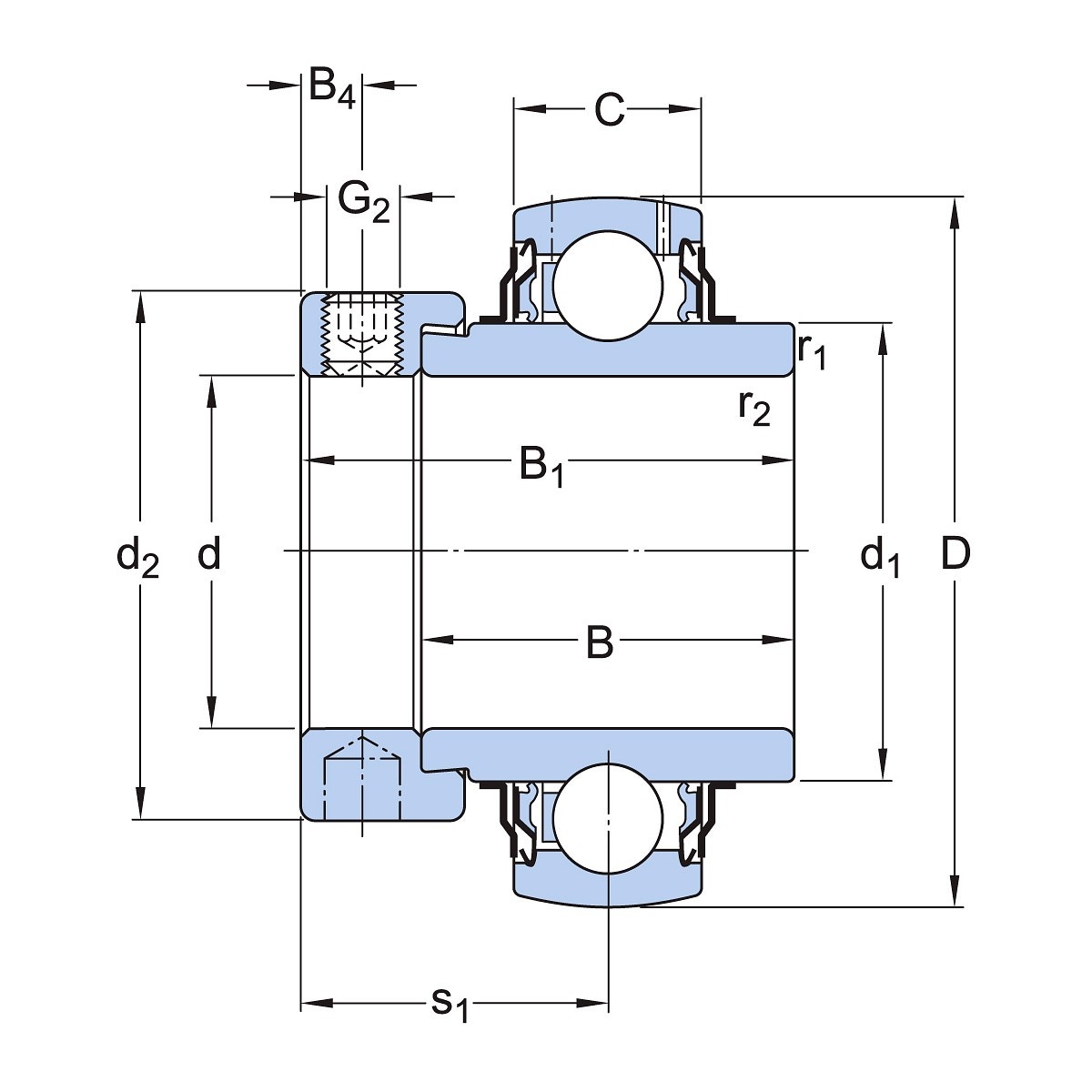

Mått:
- håldiameter (d) 40 mm
- ytterdiameter (D) 80 mm
- total lagerbredd (B1) 43,2 mm
- innerringens bredd (B) 29,7 mm
- ytterringens bredd (C) 21 mm
- innerringens ytterdiameter (d1) 51,8 mm
- ytterdiameter på låsring (d2) 56,5 mm
- avstånd från låsanordningens sida till mitten av gängan (B4) 6,75 mm
- fasmått (r1,2) min. 1 mm
- avstånd från låsanordningens sida till mitten av lagerinsatsen (s1) 32,7 mm

Beräknade data:
- dynamiskt bärighetstal (C) 30,7 kN
- statiskt bärighetstal (C0) 19 kN
- utmattningsbelastning (Pu) 0,8 kN
- gränsvarvtal 4800 r/min
- beräkningsfaktor (f0) 14
