LAGER FÖR UCF 204/H, UCFL 204/H, UCPA 204/H, UCP 2

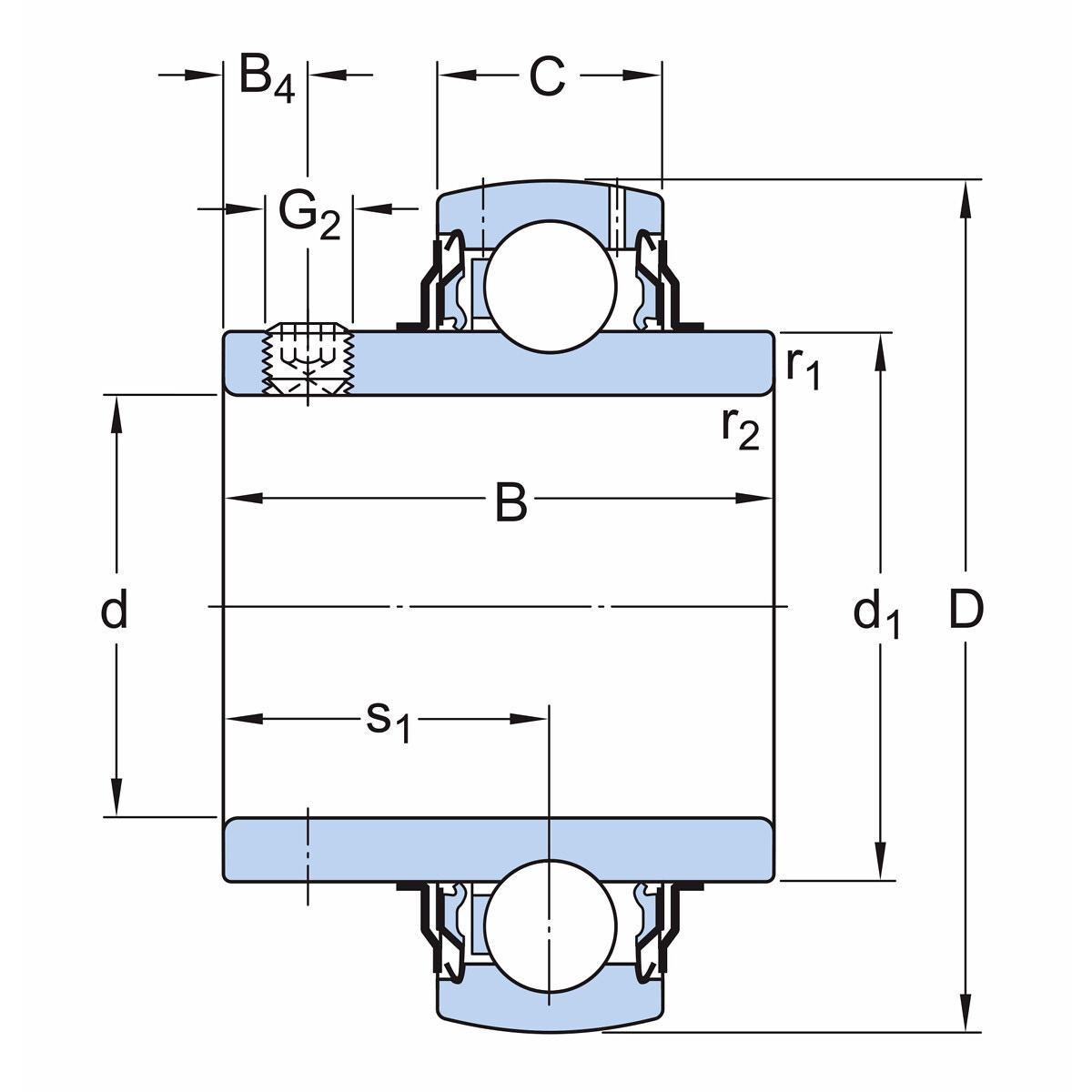

Mått:
- håldiameter (d) 20 mm
- ytterdiameter (D) 47 mm
- innerringens bredd (B) 31 mm
- ytterringens bredd (C) 14 mm
- innerringens ytterdiameter (d1) 28,2 mm
- avstånd från låsanordningens sida till mitten av gängan (B4) 4,5 mm
- fasmått (r1,2) min. 0,6 mm
- avstånd från låsanordningens sida till mitten av lagerinsatsen (s1) 18,3 mm

Beräknade data:
- dynamiskt bärighetstal (C) 12,7 kN
- statiskt bärighetstal (C0) 6,55 kN
- utmattningsbelastning (Pu) 0,28 kN
- gränsvarvtal 8500 r/min
- beräkningsfaktor (f0) 13
