LAGERENHET UPPRÄTT AVKORTAD FOTPLATTA 35MM SKF

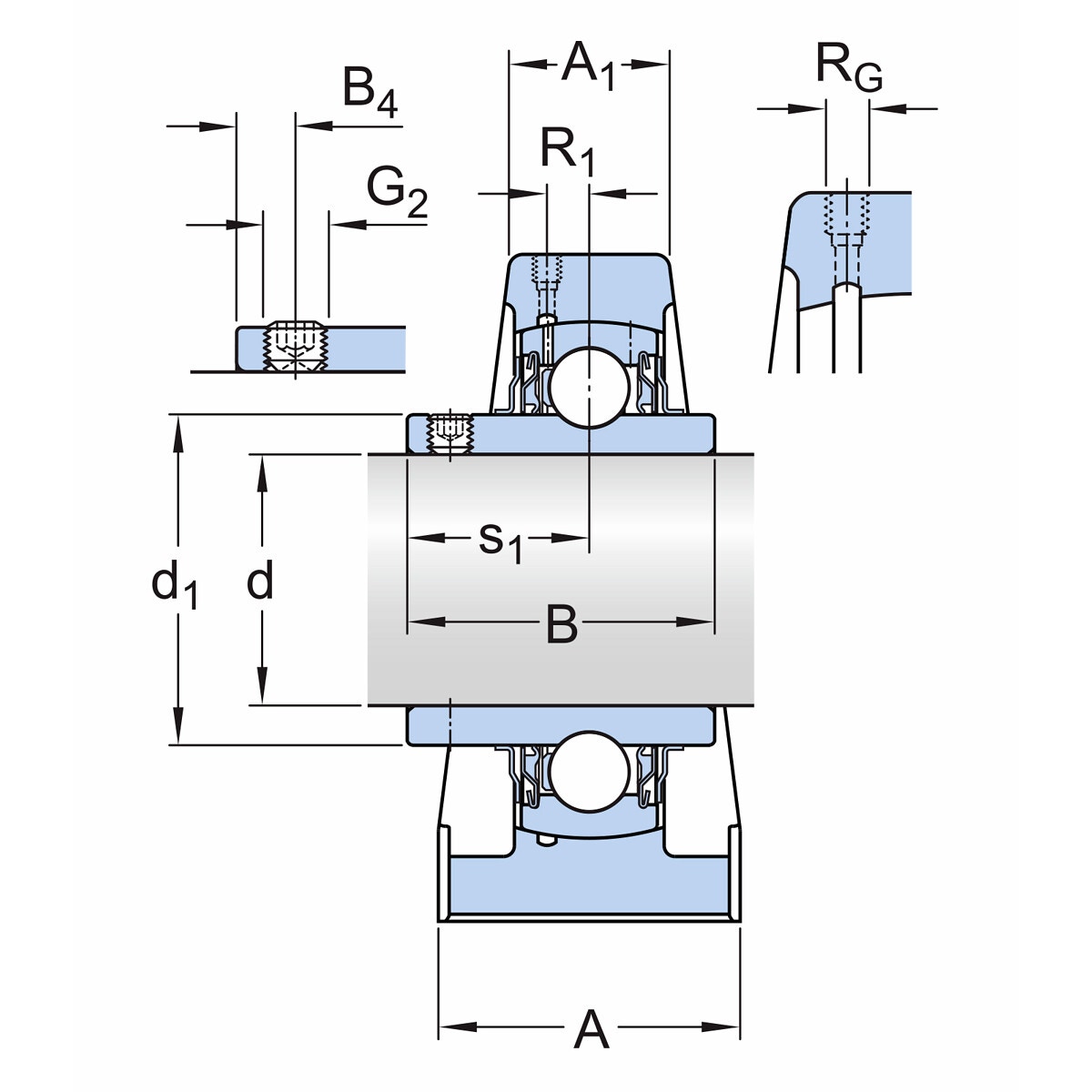

Mått:
- håldiameter (d) 35 mm
- innerringens skulderdiameter (d1) 46,1 mm
- basbredd (A) 42 mm
- top bredd (A1) 22 mm
- innerringens bredd (B) 42,9 mm
- avstånd från låsanordningens sida till mitten av gängan (B4) 6 mm
- höjd, mittpunkt för sfäriskt lagerinsats (H) 47,6 mm
- fothöjd (H1) 12,5 mm
- total höjd (H2) 93 mm
- avstånd mellan fästbultar (J) 80 mm
- totallängd (L) 110,5 mm
- avstånd från låsanordningens sida till mitten av lagerinsatsen (s1) 25,4 mm
- husets gänga för smörjnippel (RG) 1/4-28 UNF
- axiellt läge av husets gänga (R1) 3,5 mm
- vinkelläge av husets gänga ((R) 45 °
- smörjnippel huvuddiameter (DN) 6,6 mm
- nyckelstorlek för smörjnippel (SWN) 7,94 mm
- gänga smörjnippel (GN) 1/4-28 UNF

Beräknade data:
- dynamiskt bärighetstal (C) 25,5 kN
- statiskt bärighetstal (C0) 15,3 kN
- utmattningsbelastning (Pu) 0,655 kN
- gränsvarvtal 4300 r/min
