LAGERENHET UPPRÄTT 50MM SKF

Mått:

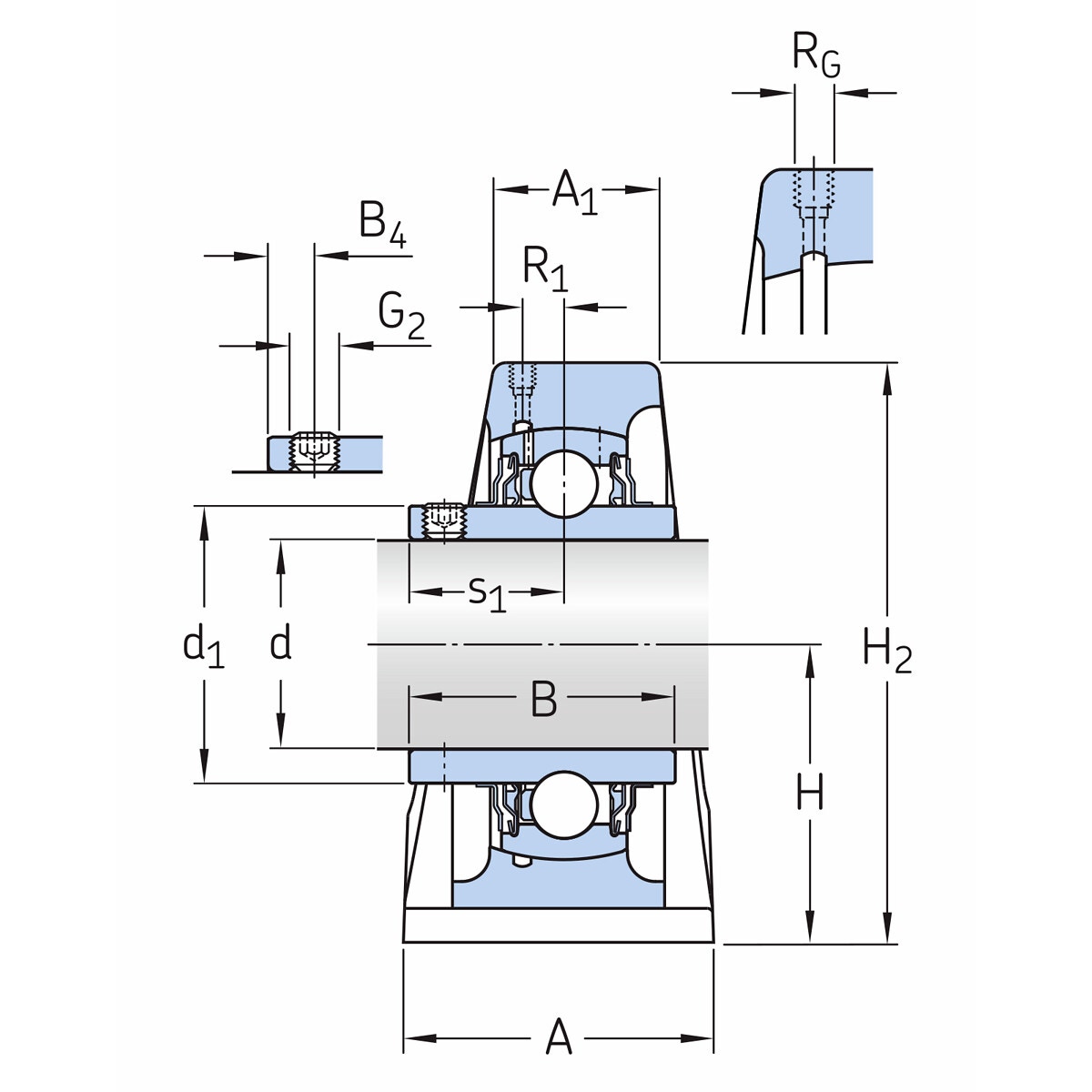

- håldiameter (d) 50 mm
- innerringens skulderdiameter (d1) 62,51 mm
- basbredd (A) 56 mm
- flänsbredd (A1) 32 mm
- innerringens bredd (B) 51,6 mm
- avstånd från låsanordningens sida till mitten av gängan (B4) 9 mm
- höjd, mittpunkt för sfäriskt lagerinsats (H) 57,2 mm
- fothöjd (H1) 19 mm
- total höjd (H2) 116 mm

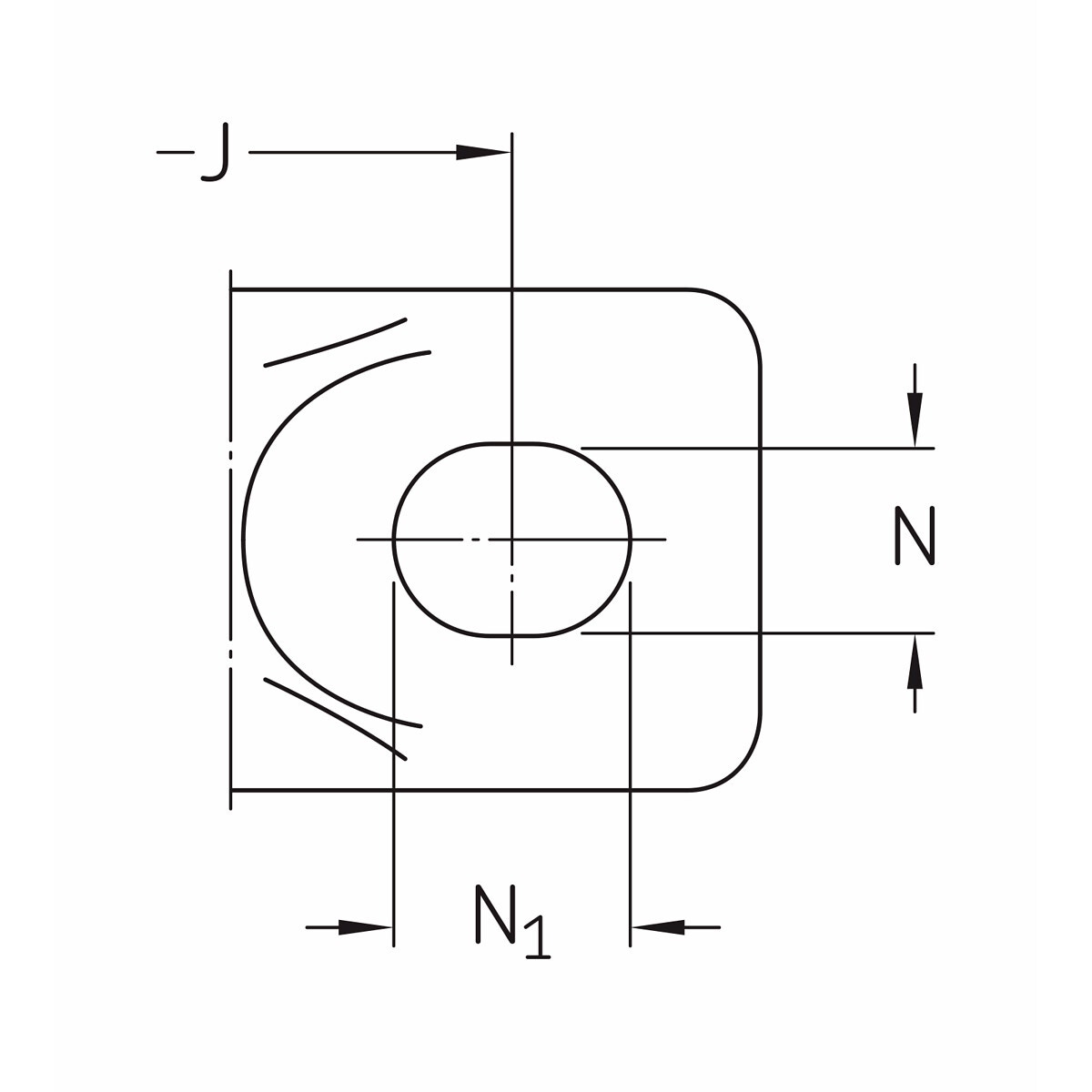

- avstånd mellan fästbultar (J) 159 mm
- avstånd mellan fästbultar (J) max. 161 mm
- avstånd mellan fästbultar (J) min. 157 mm

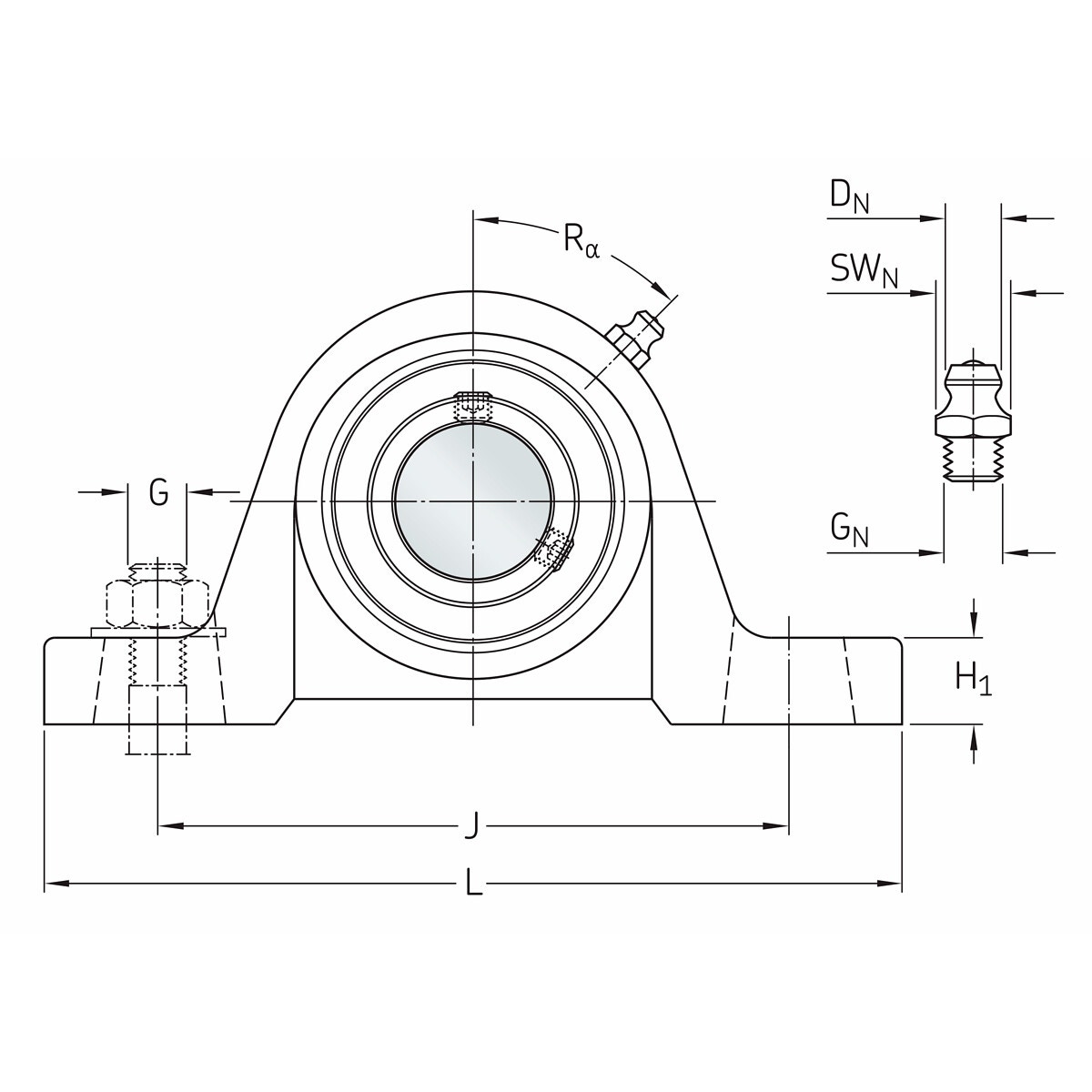

- totallängd (L) 206,5 mm
- diameter, hål för fästbult (N) 20 mm
- fästbultshål längd (N1) 22 mm
- avstånd från låsanordningens sida till mitten av lagerinsatsen (s1) 32,6 mm
- husets gänga för smörjnippel (RG) 1/8-27 NPT
- axiellt läge av husets gänga (R1) 3 mm
- vinkelläge av husets gänga (R) 45 °
- smörjnippel huvuddiameter (DN) 6,589 mm
- nyckelstorlek för smörjnippel (SWN) 11,11 mm
- gänga smörjnippel (GN) 1/8-27 NPT

Beräknade data:
- dynamiskt bärighetstal (C) 35,1 kN
- statiskt bärighetstal (C0) 23,2 kN
- utmattningsbelastning (Pu) 0,98 kN
- gränsvarvtal 3300 r/min
