OVAL FLÄNS 20MM SKF

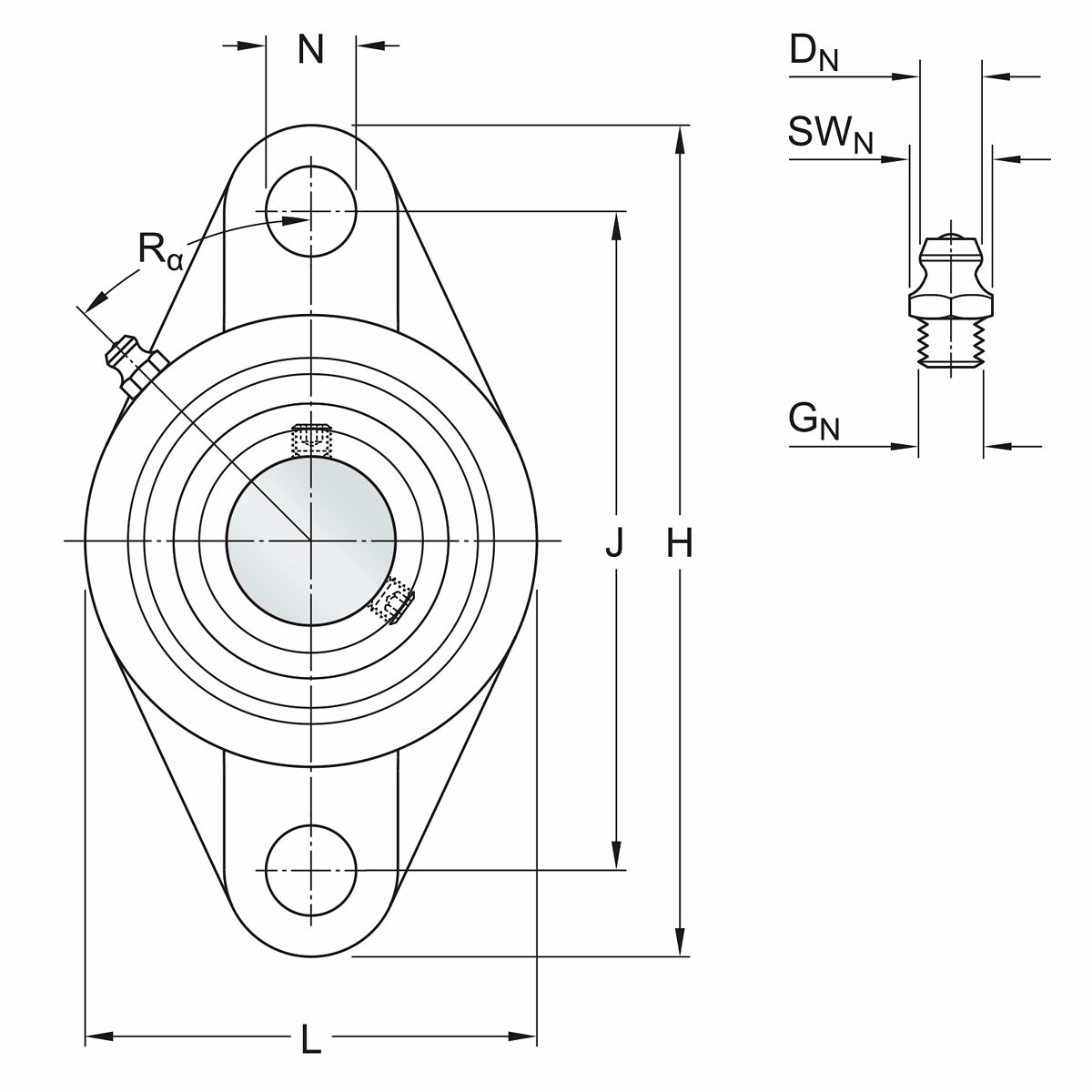

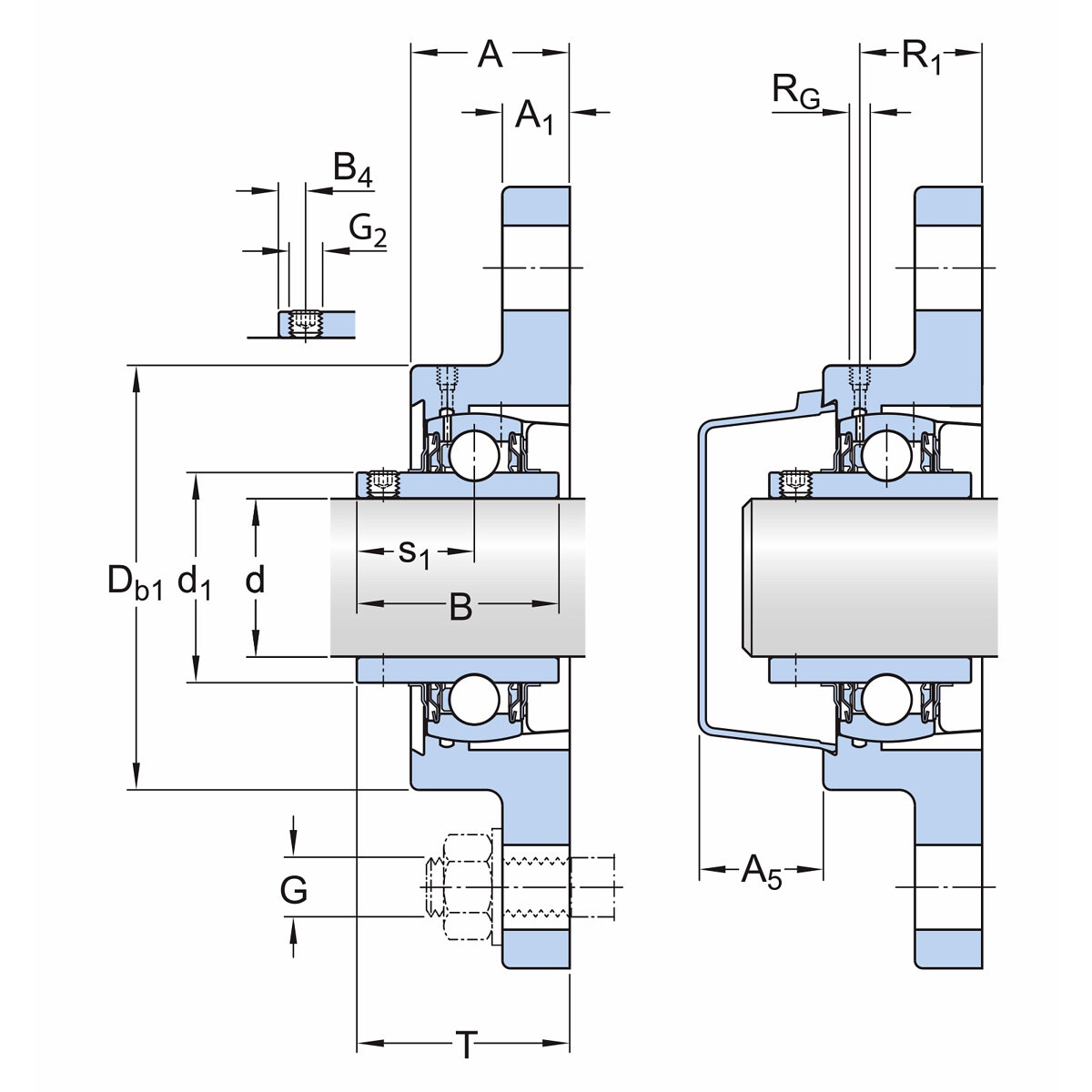

Mått:
- håldiameter (d) 20 mm
- innerringens ytterdiameter (d1) 28,2 mm
- total bredd (A) 25,5 mm
- flänsbredd (A1) 11 mm
- utsprång, ändlock (A5) 20,5 mm
- lagrets totala bredd (B) 31 mm
- avstånd från låsanordningens sida till mitten av gängan (B4) 4,5 mm
- ända ytterdiameter (Db1) 60 mm
- total höjd (H) 113 mm
- delningsdiameter för fästskruvar (J) 90 mm
- totallängd (L) 60 mm
- diameter på hål för fästskruvar (N) 12 mm
- avstånd från låsanordningens sida till mitten av lagerinsatsen (s1) 18,3 mm
- enhet total bredd (T) 33,3 mm
- husets gänga för smörjnippel (RG) 1/4-28 UNF
- axiellt läge av husets gänga (R1) 17 mm
- vinkelläge av husets gänga (R) 45 °
- smörjnippel huvuddiameter (DN) 6,6 mm
- nyckelstorlek för smörjnippel (SWN) 7,94 mm
- gänga smörjnippel (GN) 1/4-28 UNF

Beräknade data:
- dynamiskt bärighetstal (C) 12,7 kN
- statiskt bärighetstal (C0) 6,55 kN
- utmattningsbelastning (Pu) 0,28 kN
- gränsvarvtal 6500 r/min
