LAGERENHET RUND FLÄNS 35MM SKF

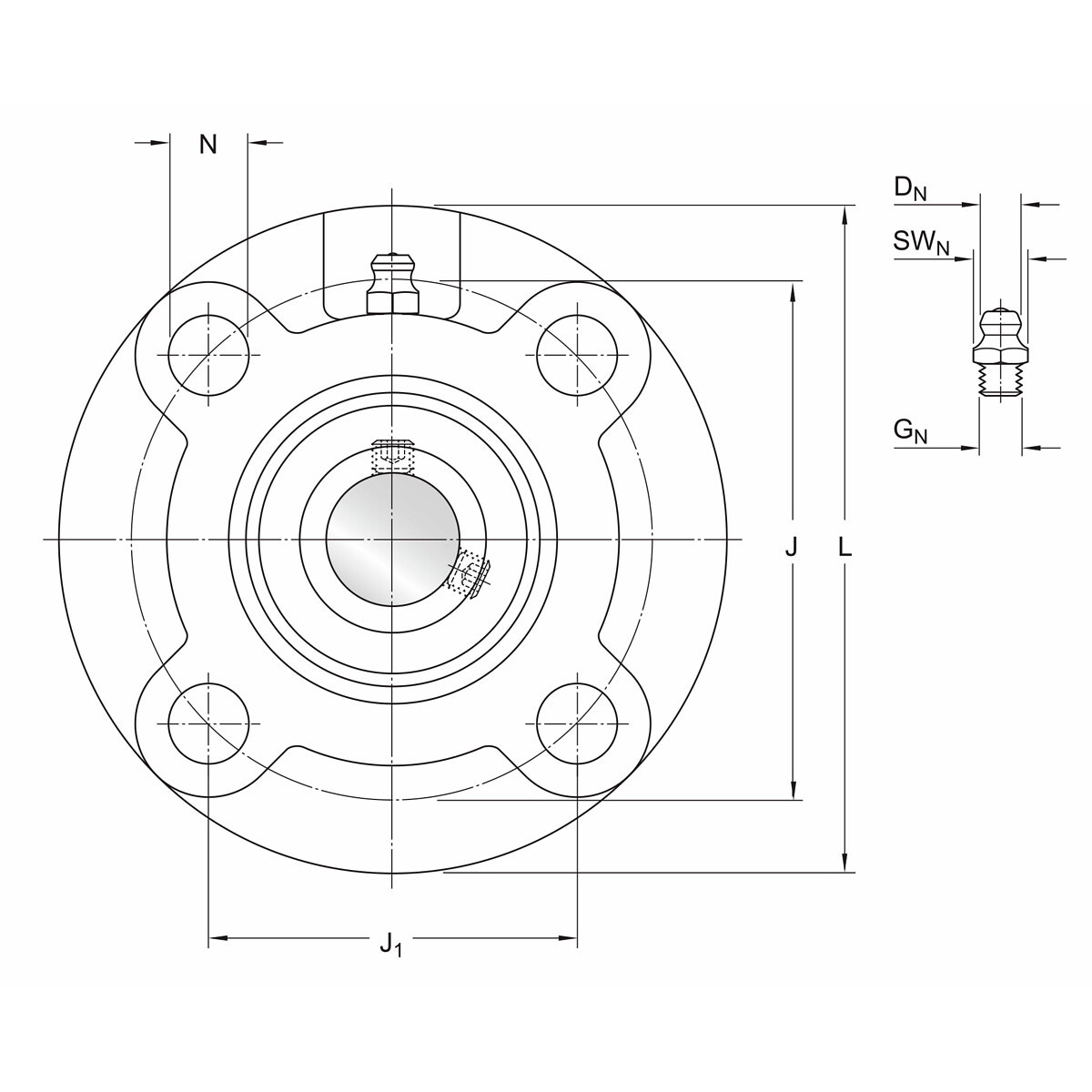

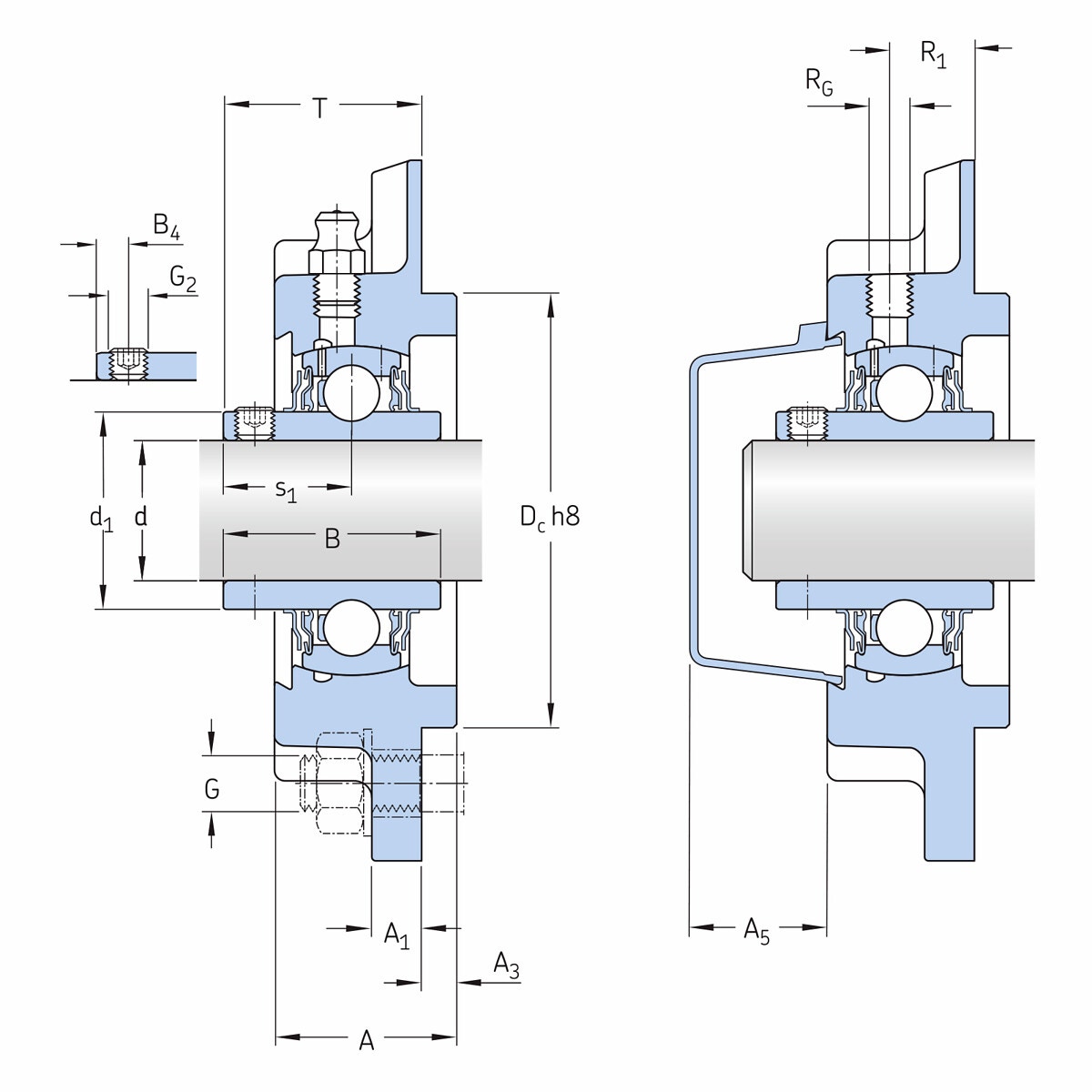

Mått:
- håldiameter (d) 35 mm
- innerringens ytterdiameter (d1) 46,1 mm
- total höjd (A) 32 mm
- flänsbredd (A1) 9 mm
- höjd, mittlinje för sfäriskt lagerhus (A3) 8 mm
- utsprång, ändlock (A5) 24,5 mm
- lagrets totala bredd (B) 42,9 mm
- avstånd från låsanordningens sida till mitten av gängan (B4) 6 mm
- centreringsdiameter (Dc) 90 mm
- avstånd mellan fästbultar (J) 110 mm
- bredd mellan fästhål (J1) 77,8 mm
- total bredd (L) 135 mm
- fästbultshål längd (N) 14 mm
- avstånd från låsanordningens sida till mitten av lagerinsatsen (s1) 25,4 mm
- enhet total bredd (T) 36,4 mm
- husets gänga för smörjnippel (RG) 1/4-28 UNF
- axiellt läge av husets gänga (R1) 14,5 mm
- smörjnippel huvuddiameter (DN) 6,6 mm
- nyckelstorlek för smörjnippel (SWN) 7,94 mm
- gänga smörjnippel (GN) 1/4-28 UNF

Beräknade data:
- dynamiskt bärighetstal (C) 25,5 kN
- statiskt bärighetstal (C0) 15,3 kN
- utmattningsbelastning (Pu) 0,655 kN
- gränsvarvtal 4300 r/min
