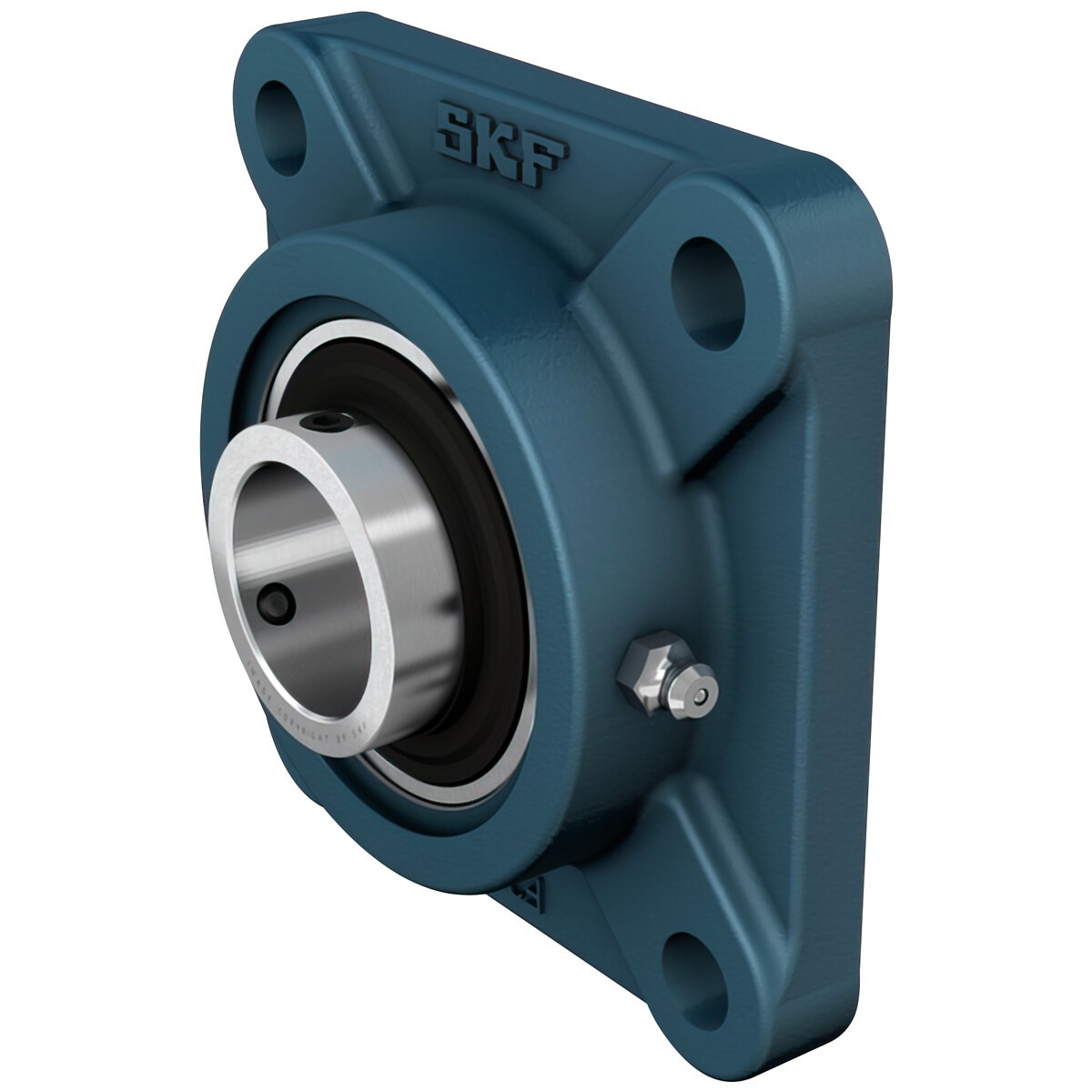

LAGERENHET FLÄNS 35MM SKF

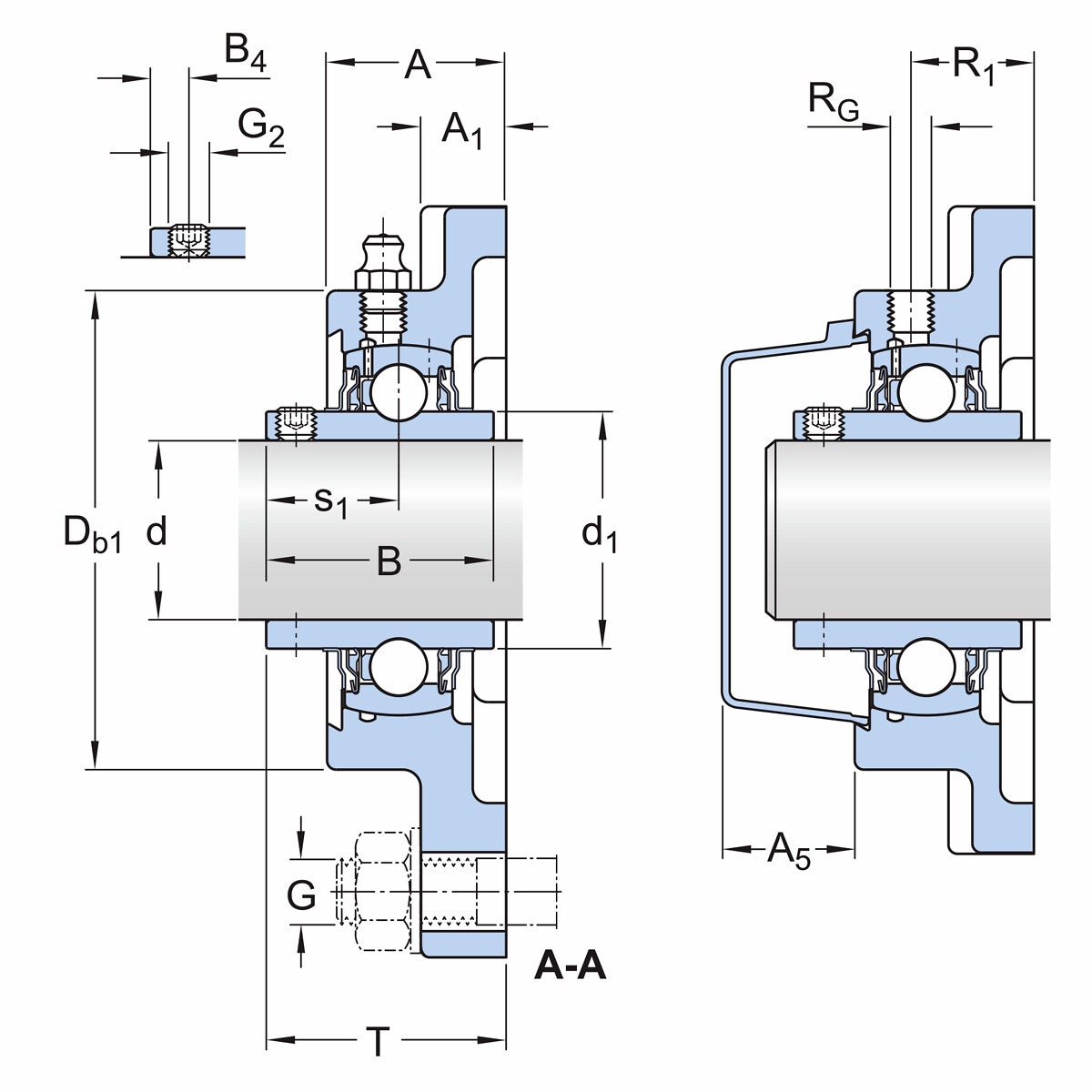

Mått:
- håldiameter (d) 35 mm
- innerringens ytterdiameter (d1) 46,1 mm
- total bredd (A) 32 mm
- flänsbredd (A1) 15 mm
- utsprång, ändlock (A5) 24,5 mm
- lagrets totala bredd (B) 42,9 mm
- avstånd från låsanordningens sida till mitten av gängan (B4) 6 mm
- ända ytterdiameter (Db1) 90 mm

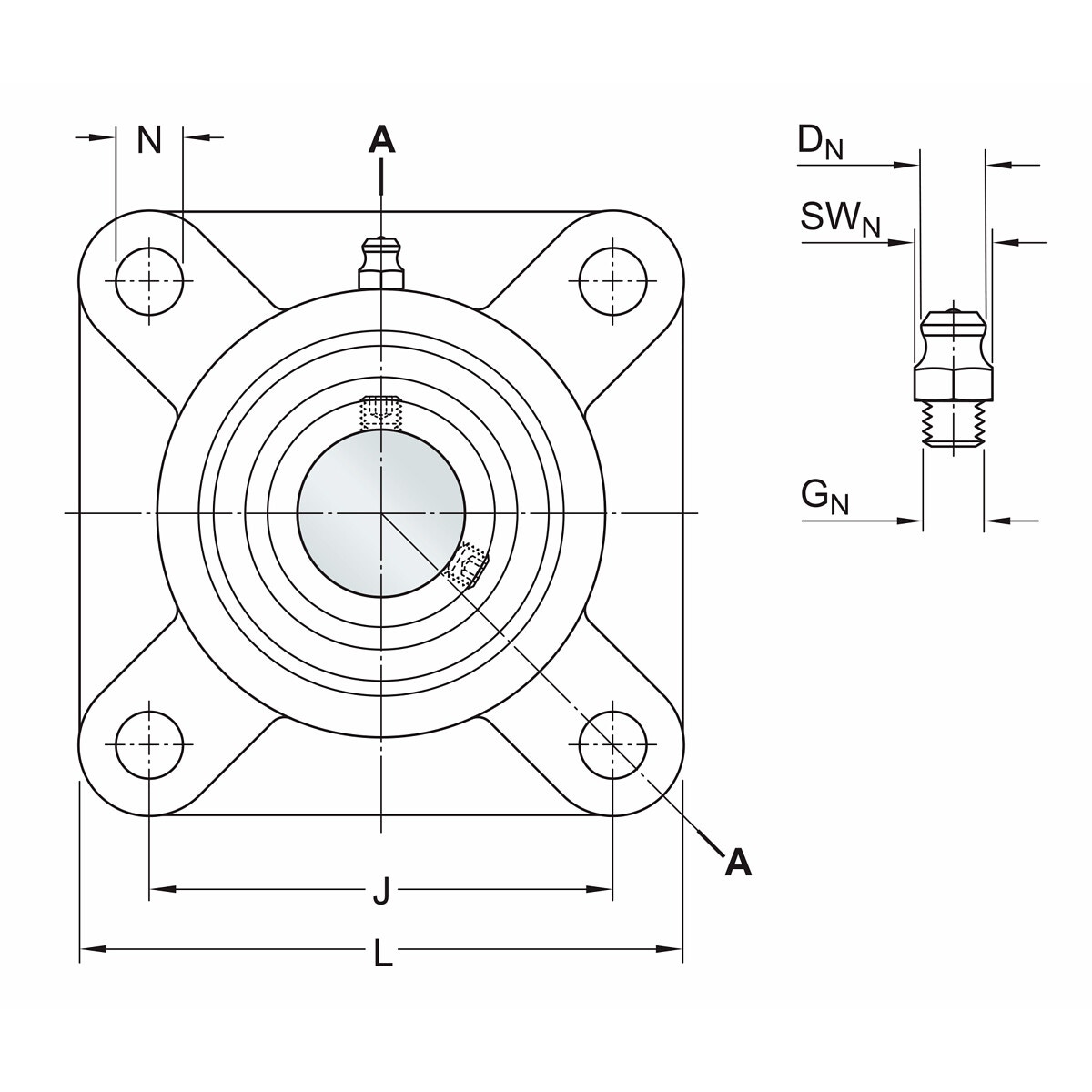

- avstånd mellan fästbultar (J) 92 mm
- totallängd (L) 118 mm
- diameter, hål för fästbult (N) 14 mm
- avstånd från låsanordningens sida till mitten av lagerinsatsen (s1) 25,4 mm
- enhet total bredd (T) 44,4 mm
- smörjnippel huvuddiameter (DN) 6,6 mm
- nyckelstorlek för smörjnippel (SWN) 7,94 mm
- gänga smörjnippel (GN) 1/4-28 UNF
- husets gänga för smörjnippel (RG) 1/4-28 UNF
- axiellt läge av husets gänga (R1) 22,5 mm

Beräknade data:
- dynamiskt bärighetstal (C) 25,5 kN
- statiskt bärighetstal (C0) 15,3 kN
- utmattningsbelastning (Pu) 0,655 kN
- gränsvarvtal 4300 r/min
