LÄNKHUVUD YTTERGÄNGA VÄNSTER M12X1,75 SKF

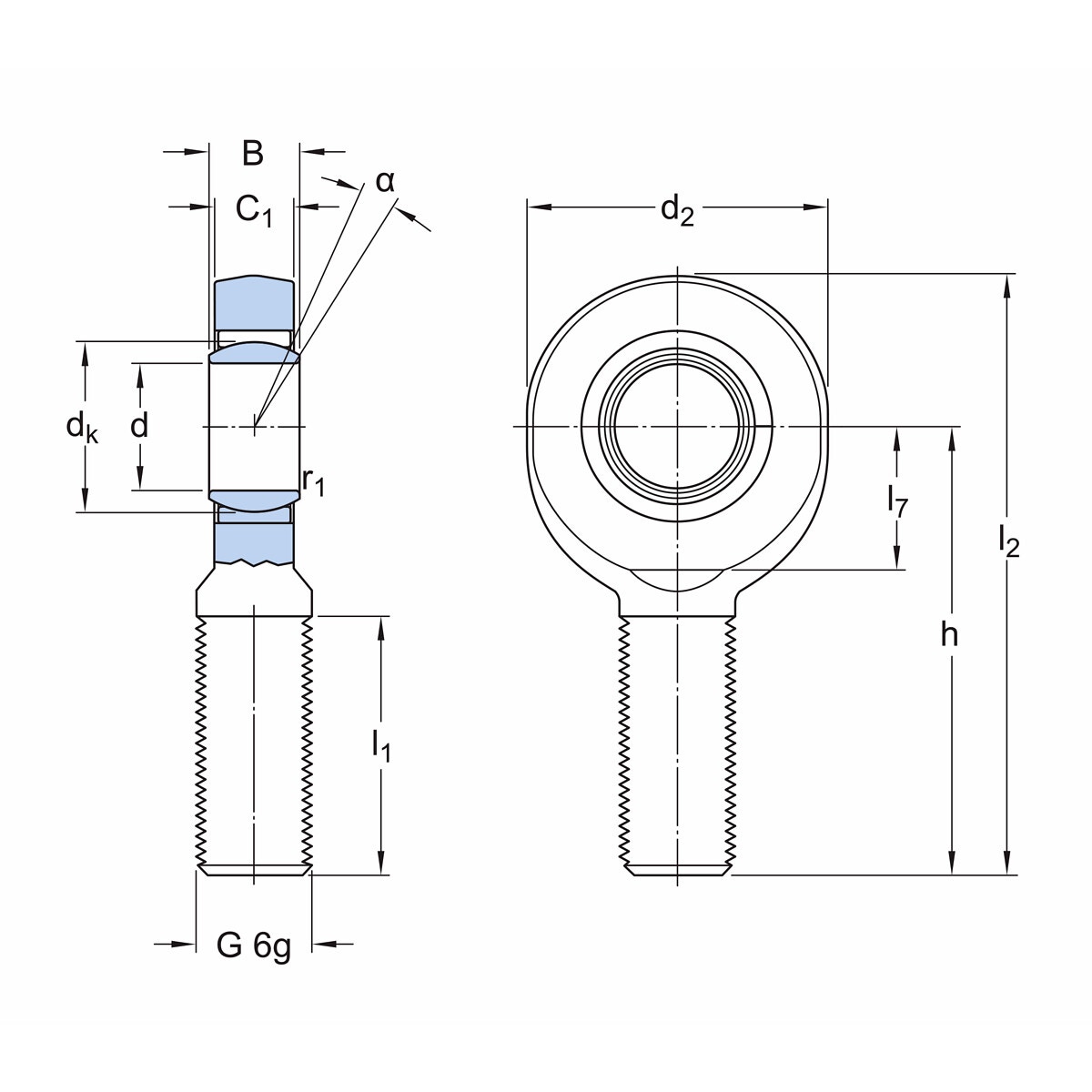

Mått:
- håldiameter (d) 12 mm
- diameter, huvud (d2) max. 35 mm
- innerringens bredd (B) 10 mm
- gänga (G) M12
- bredd på huvud (C1) max. 8,5 mm
- höjd, skaftände - mittpunkt ögla (h) 54 mm
- lutningsvinkel () 10 °
- diameter, rullande yta innerring (dk) 18 mm
- läng på gänga (l1) min. 28 mm
- längd (höjd), hus (l2) max. 73 mm
- avstånd, skaft fas - mittpunkt ögla (l7) min. 17 mm
- hålets fasmått (r1) min. 0,3 mm

Beräknade data:
- dynamiskt bärighetstal (C) 10,8 kN
- statiskt bärighetstal (C0) 24,5 kN
- specifik dynamisk belastningsfaktor (K) 100 N/mm²
- materialkonstant (KM) 330
