LEDLAGER 15MM SKF

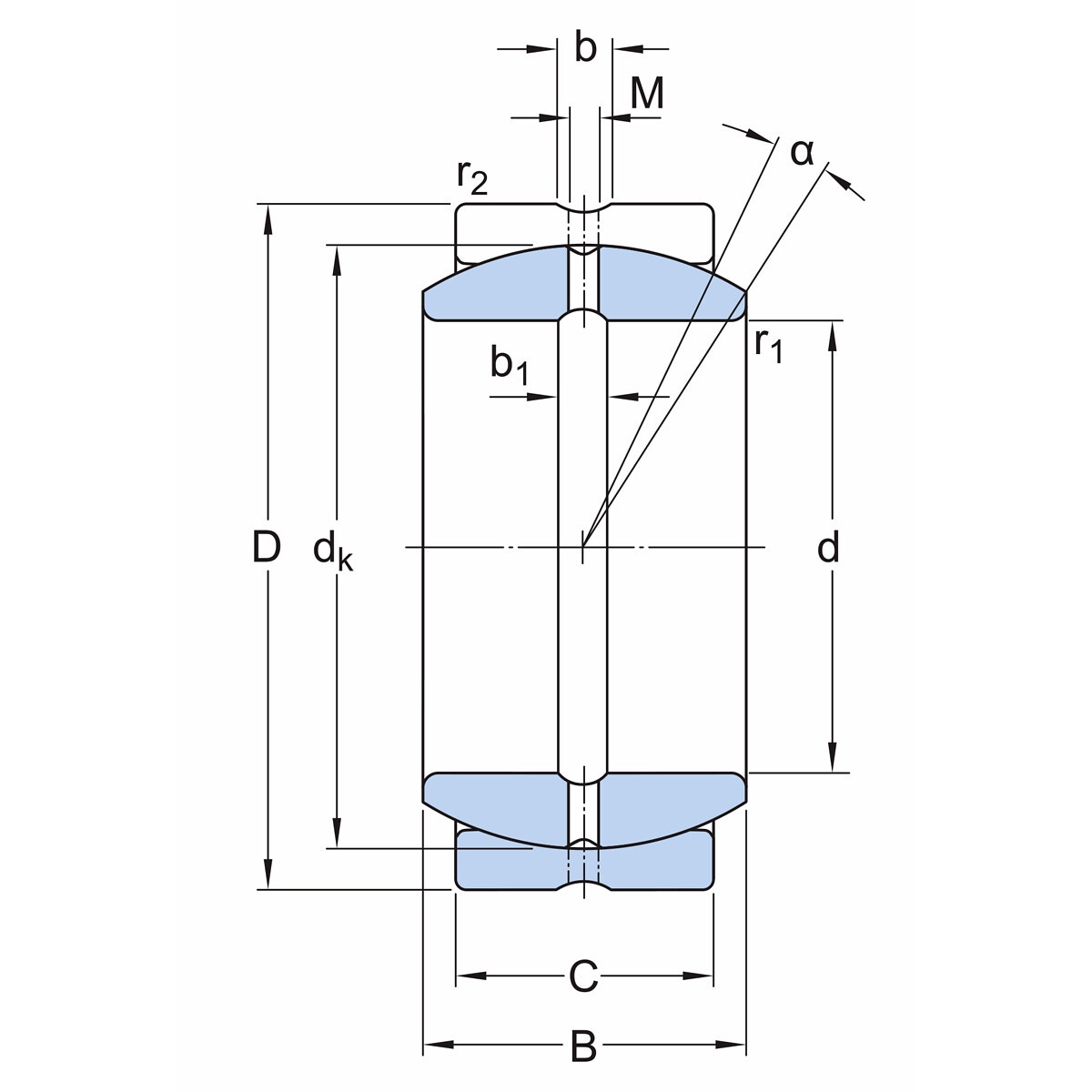

Mått:
- håldiameter (d) 15 mm
- ytterdiameter (D) 26 mm
- nominell bredd (B) 12 mm
- ytterringens bredd (C) 9 mm
- lutningsvinkel () 8 °
- diameter, rullande yta innerring (dk) 22 mm
- bredd på smörjspåret i ytterringen (b) 2,3 mm
- bredd på smörjspåret i innerringen (b1) 2,4 mm
- smörjhål diameter (ytterring) (M) 1,5 mm
- hålets fasmått (r1) min. 0,3 mm
- ytterringens fasmått (r2) min. 0,3 mm

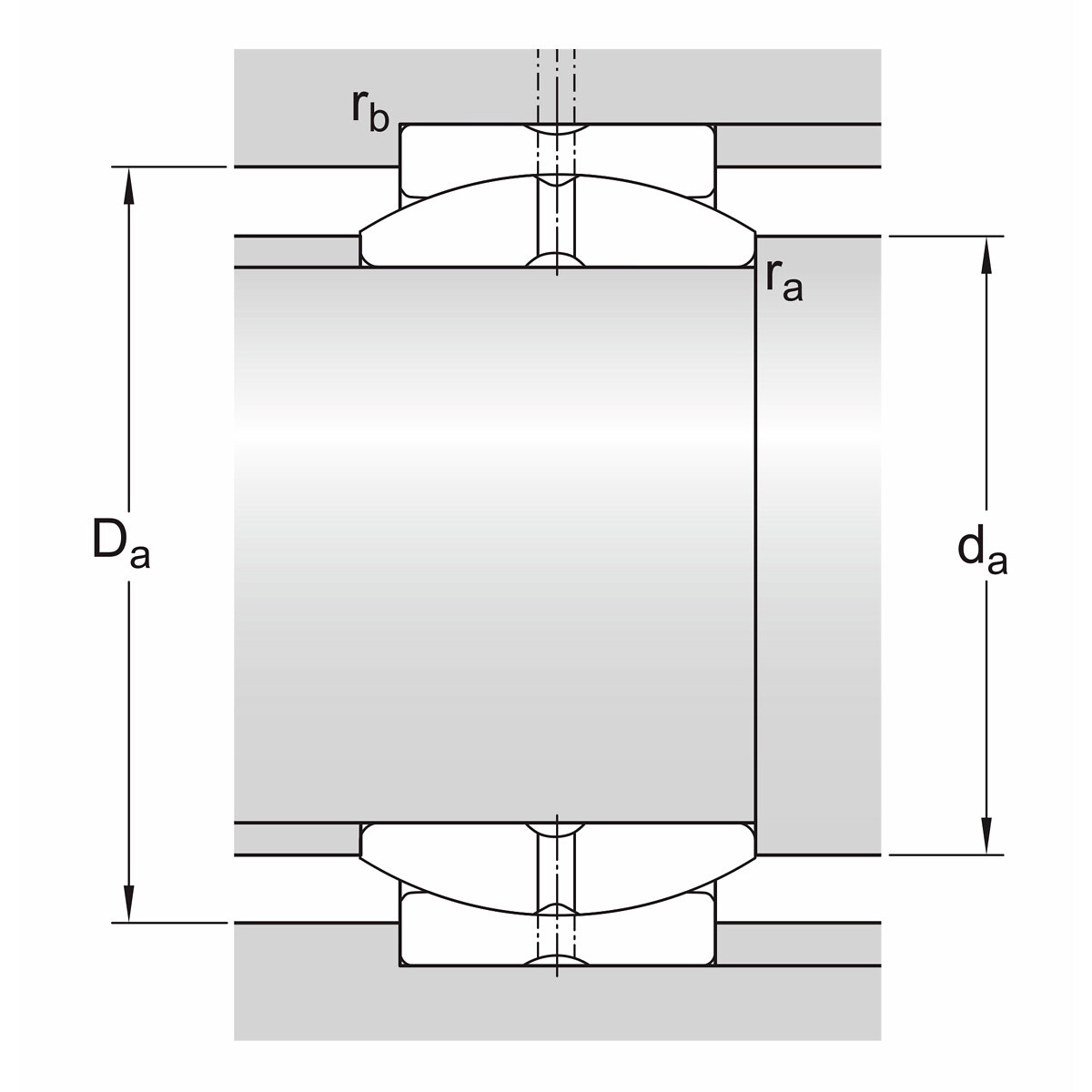

Innbyggnadsmått:
- axelns inbyggnadsdiameter (da) min. 16,9 mm
- axelns inbyggnadsdiameter (da) max. 18,4 mm
- inbyggnadsdiameter för hus (Da) min. 20,9 mm
- inbyggnadsdiameter för hus (Da) max. 24,3 mm
- kälradie axel (ra) max. 0,3 mm
- kälradie hus (rb) max. 0,3 mm

Beräknade data:
- dynamiskt bärighetstal (C) 17 kN
- statiskt bärighetstal (C0) 85 kN
- specifik dynamisk belastningsfaktor (K) 100 N/mm²
- specifik statisk belastningsfaktor (K0) 500 N/mm²
- materialkonstant (KM) 330
