LAGER 45MM FLÄNS RUND SKF

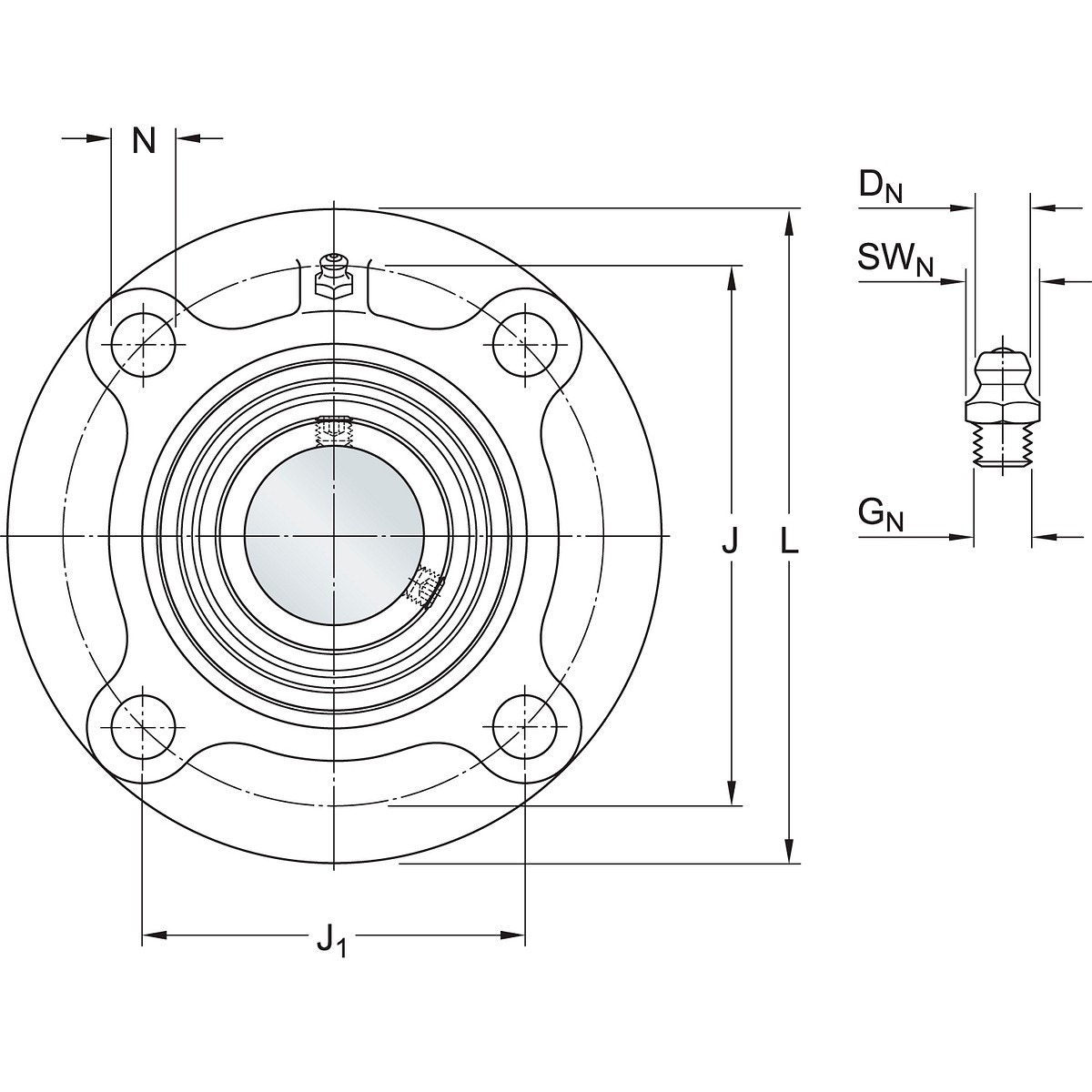

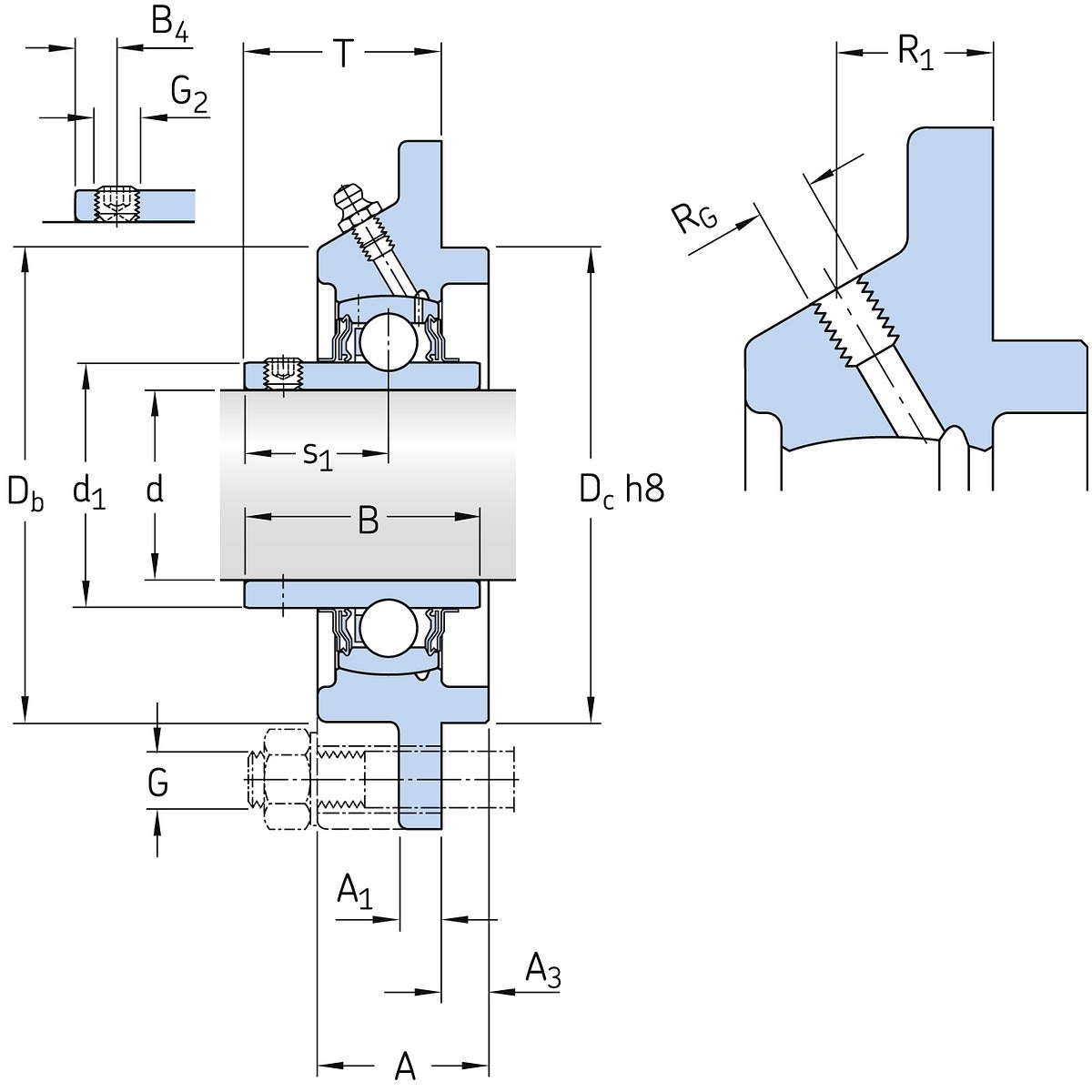

Mått:
- håldiameter (d) 45 mm
- innerringens ytterdiameter (d1) 56,8 mm
- lagerhusets bredd (A) 37,5 mm
- flänsbredd (A1) 14 mm
- höjd på sfäriskt säte (A3) 12 mm
- innerringens bredd (B) 49,2 mm
- avstånd från låsanordningens sida till mitten av gängan (B4) 8 mm
- ytterdiameter (Db) 106,1 mm
- centreringsdiameter (Dc) 105 mm
- delningsdiameter för fästskruvar (J) 132 mm
- bredd mellan fästhål (J1) 93,3 mm
- total bredd (L) 160 mm
- längd på hål för fästskruv (N) 16 mm
- avstånd mellan låsanordningens sidplan och löpbanans centrum (s1) 30,2 mm
- enhet total bredd (T) 40,2 mm
- gänga i lagerhus för smörjnippeln (RG) 1/4-28 UNF
- axiellt läge för lagerhusgänga (R1) 21 mm
- smörjnippel huvuddiameter (DN) 6,5 mm
- storlek på sexkantnyckel för smörjnippel (SWN) 7 mm
- gänga smörjnippel (GN) 1/4-28 SAE-LT

Beräknade data:
- dynamiskt bärighetstal (C) 33,2 kN
- statiskt bärighetstal (C0) 21,6 kN
- utmattningsbelastning (Pu) 0,915 kN
- gränsvarvtal 4300 r/min
