VINKELKONTAKTKULLAGER 30x62x23,8 SKF

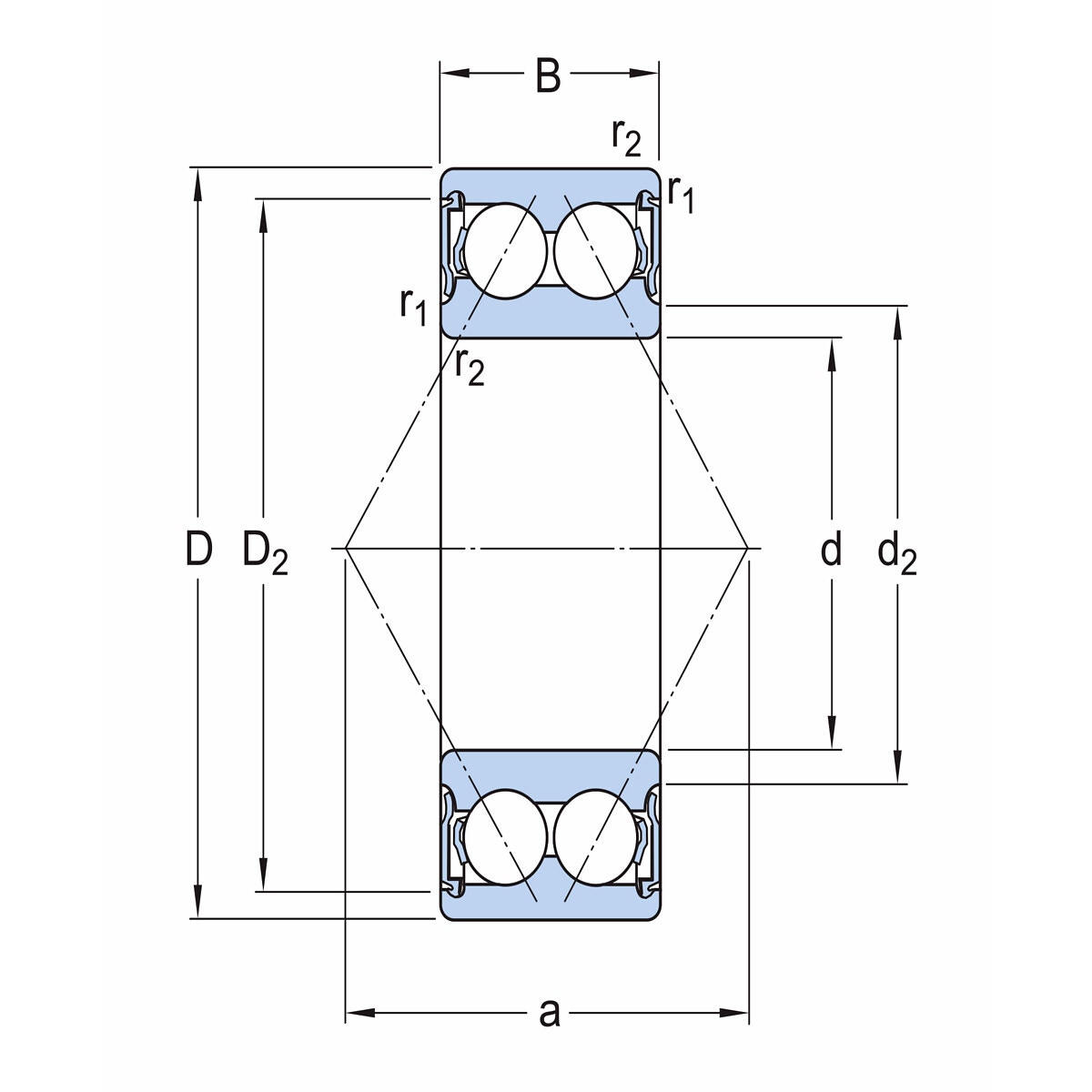

Mått:
- håldiameter (d) 30 mm
- ytterdiameter (D) 62 mm
- bredd (B) 23,8 mm
- diametern för släppningen av innerringens skuldra (d2) 38,7 mm
- diameter för släppningen av ytterringens skuldra (D2) 55,15 mm
- innerringens fasmått (r1,2) min. 1 mm
- tryckpunktsavstånd(en) (a) 36 mm

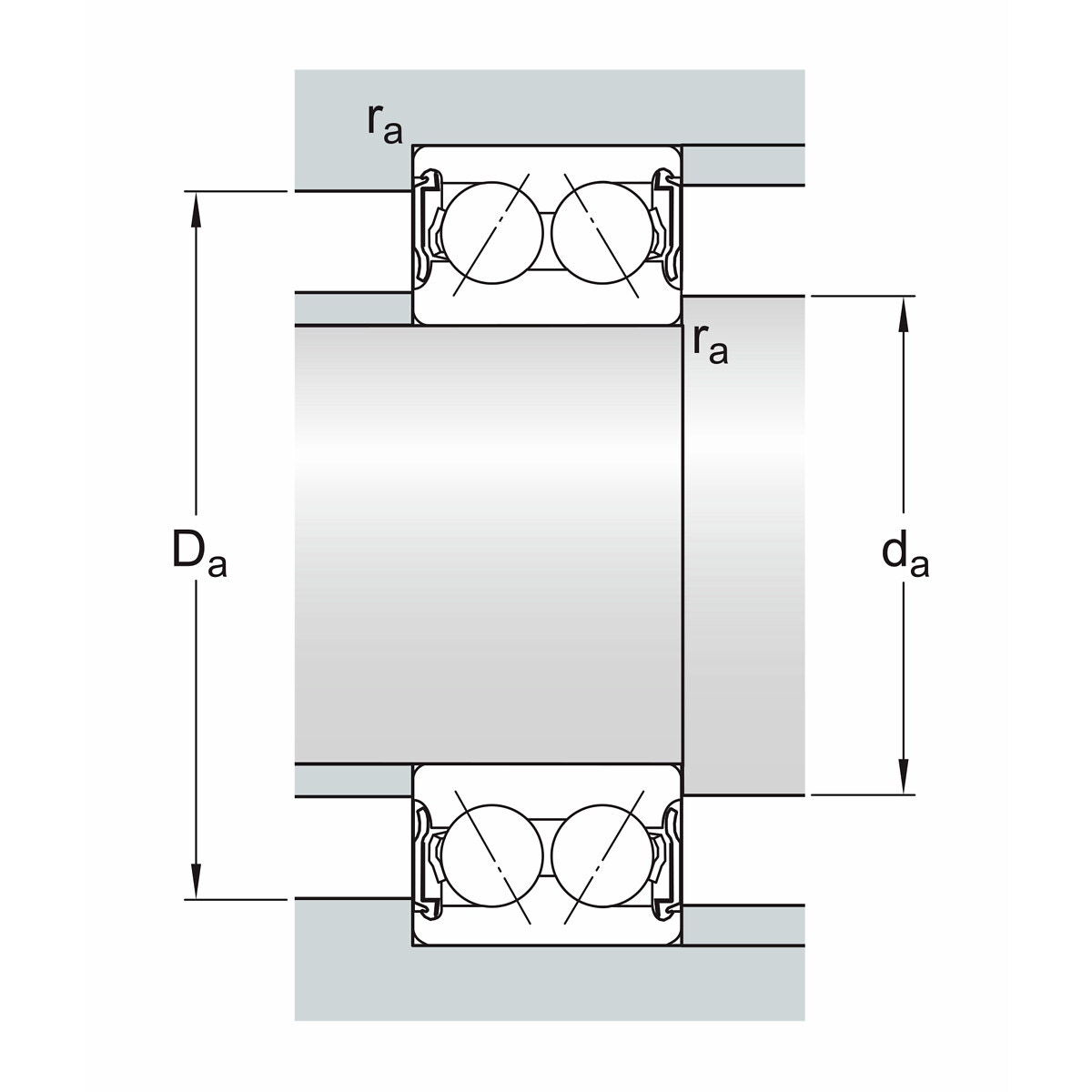

Innbyggnadsmått:
- axelns inbyggnadsdiameter (da) min. 35,6 mm
- axelns inbyggnadsdiameter (da) max. 38,5 mm
- inbyggnadsdiameter för hus (Da) max. 56,4 mm
- kälradie (ra) max. 1 mm

Beräknade data:
- dynamiskt bärighetstal (C) 30,5 kN
- statiskt bärighetstal (C0) 22 kN
- utmattningsbelastning (Pu) 0,93 kN
- gränsvarvtal 7500 r/min
- beräkningsfaktor (kr) 0,06
- beräkningsfaktor (e) 0,8
- beräkningsfaktor (X) 0,63
- beräkningsfaktor (Y0) 0,66
- beräkningsfaktor (Y1) 0,78
- beräkningsfaktor (Y2) 1,24
